閥門填料處泄漏原因分析

    閥門在工農業生產活動和人民日常生活中得到了廣泛的應用。閥門作為流體管路的控制裝置,最基本的功能是接通或切斷管路介質的流通。利用閥門可以改變管路中的介質流動方向,調節介質的壓力和流量以及保證管路系統的安全運行。填料密封是用填料填塞泄漏通道,阻止泄漏的一種密封形式，在閘閥、截止閥、球閥和蝶閥這種帶有閥桿操作的閥門都有這種填料密封結構。填料密封結構簡單,填料可選種類很多且價格便宜,填料密封是防止閥桿處介質外漏的最常見方法。

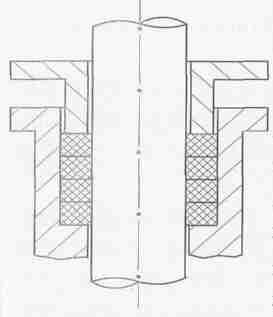

    目前,在生產現場使用的閥門90 %以上都是采用填料密封,如圖所示。閥門的填料密封點屬易泄漏部位,只有正確選擇、安裝與維修填料,才能保證閥門的正常運行。

?

    填料密封雖能適應較高的溫度和壓力的使用要求,但其泄漏的可能性并沒有完全消除。填料常處于旋轉運動中,容易受到磨損、異物浸蝕、介質腐蝕、熱脹冷縮等因素的影響,逐漸失去致密性而產生泄漏現象。

    閥門在使用過程中,閥桿同填料之間存在著相對運動。這個運動包括轉動和軸向移動。在使用過程中,隨著開啟次數的增加,相對運動的次數也隨之增多,還有高溫、高壓和滲透性強的流體介質的影響,導致閥門填料函發生泄漏事故。

    閥門填料處泄漏原因分析是界面泄漏,對于編織填料還會出現滲漏(壓力介質沿著填料纖維之間的微小縫隙向外泄漏) 。閥桿與填料間的界面泄漏是由于填料接觸壓力的逐漸減弱,填料自身的老化等原因引起的,這時壓力介質就會沿著填料與閥桿之間的接觸間隙向外泄漏。隨著時間的推移,壓力介質會把部分填料吹走,甚至會將閥桿沖刷出溝槽。

    填料泄漏的原因有:填料品種或質量不符合要求;填料老化或被閥桿磨損;填料壓蓋松動,閥桿表面擦傷,填料裝置損壞等等。

    選擇填料時必須考慮使用條件和介質。一般地,對溫度不太高的空氣、蒸汽、水和重油介質,可選用油浸石棉填料;對于水、汽和石油介質,可選用橡膠石棉填料;高溫高壓條件下,可用石墨石棉填料,夾銅絲的石墨石棉填料耐壓能力更強;高溫且溫度多變時,可選用石棉加鉛條填料(在2 層石棉填料間加鉛條) ;對于強腐蝕性介質,可選用浸聚四氟乙烯石棉填料或用聚四氟乙烯編織的填料。
