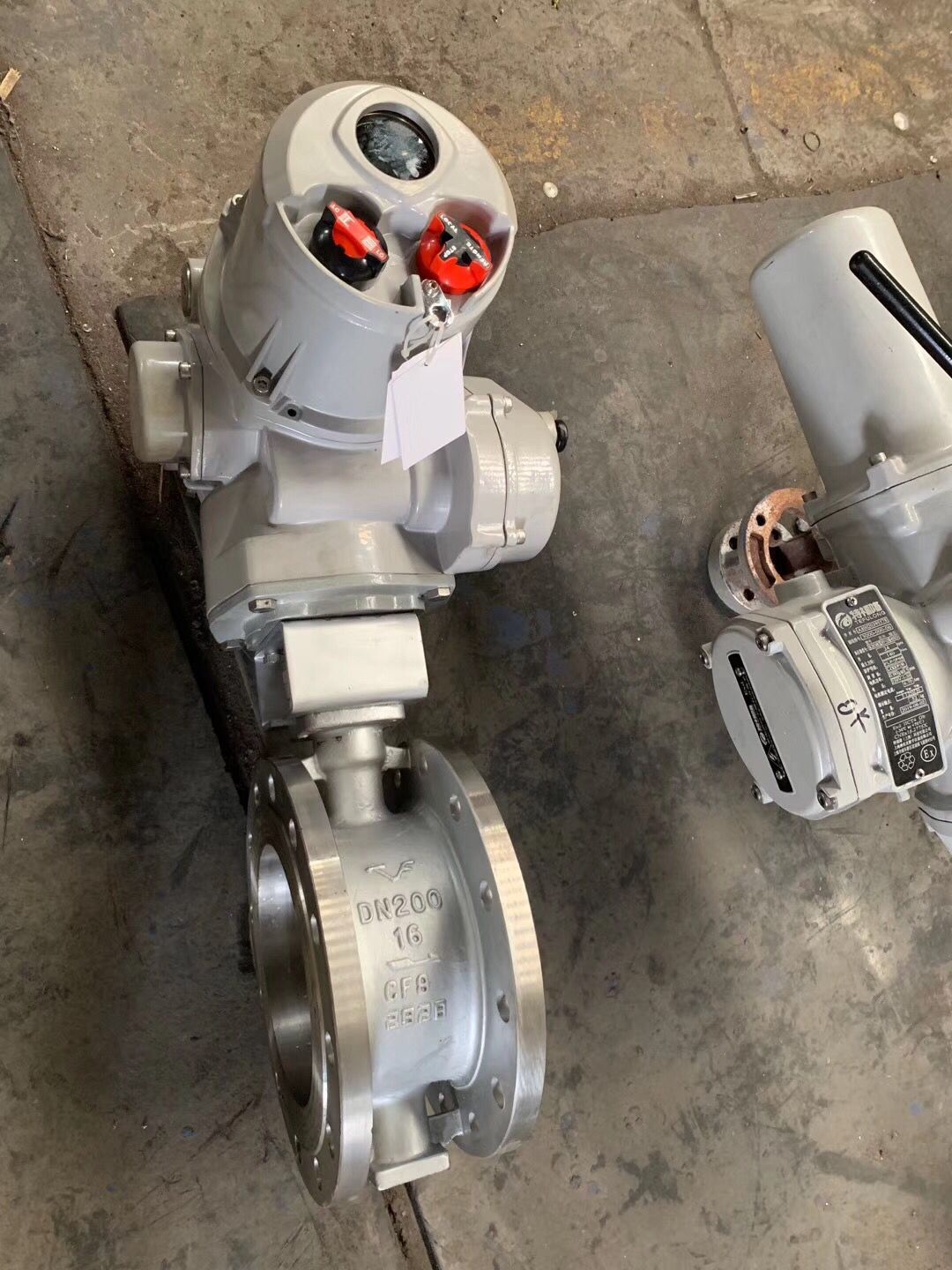

礦用隔爆型電動蝶閥技術條件
2022-02-21 09:44:27
174
上海申弘閥門有限公司主營閥門有：截止閥,電動截止閥本產品的性能符合JB/T8528-1997<普通型閥門電動裝置技術條件>的規定。防爆型的性能符合GB3836.1-2000<爆炸性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型閥門電動裝置技術條件>的規定。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證。
三、礦用隔爆型電動蝶閥技術條件 特點
1、電動蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、
90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、電動蝶閥可以運送泥漿，在管道口積存液體較少。低壓下，可以實現良好的密封。 調節性能好。
3、電動蝶閥蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。
4、電動蝶閥閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。電動蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
5、電動蝶閥連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。驅動形式有手動、蝸輪傳動、電動、氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。,
,礦用隔爆型電動蝶閥技術條件結構原理它結構原理是把設備可能點燃爆炸性介質的部件全部封閉在一個外殼內，其外殼能夠承受通過外殼任何接合面或結構間隙，滲透到外殼內部的可燃性介質在內部爆炸而不損壞。隔爆外殼使設備內部空間與周圍的環境隔開。當其發生爆炸時，外殼可以承受產生的爆炸壓力而不損壞，同時外殼結構間隙可冷卻火焰、降低火焰傳播速度或終止加速鏈，使火焰或危險的火焰生成物不能穿越隔爆間隙點燃外部爆炸性環境，從而達到隔爆目的。由于電動三偏心蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。,
,礦用隔爆型電動蝶閥技術條件其主要特點如下：（1）開啟力矩小，靈活方便，省力節能。
（2）三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
（3）耐高壓、耐腐蝕、耐磨損、使用壽命長等。
產品結構原理 ：
（1）偏離管道中心
（2）偏離密封面中心
（3）傾斜的錐形,
,礦用隔爆型電動蝶閥技術條件當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位。礦用瓦斯蝶閥主要是針對瓦斯特性設計的閥門，具有雙向承壓、雙向密封、防靜電、防腐蝕等特點。廣泛應用于煤礦瓦斯抽排系統的管路上，完滿足煤礦瓦斯高爆性和高腐蝕性介質下長期安全運行的要求。MWSD礦用瓦斯電動蝶閥與KXBC礦用隔爆型閥門電動裝置控制箱配套使用后，可與DCS系統銜接，滿足煤礦自動化控制的要求。與本文相關的論文：自力式煤氣調壓閥組
