ZZVP自力式微壓調節閥選型依據
2022-02-21 09:44:30
168

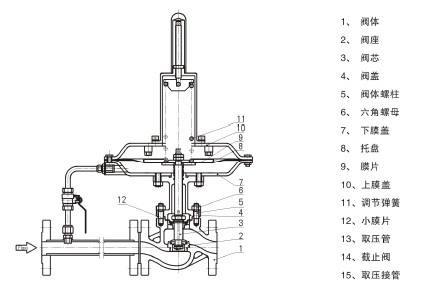

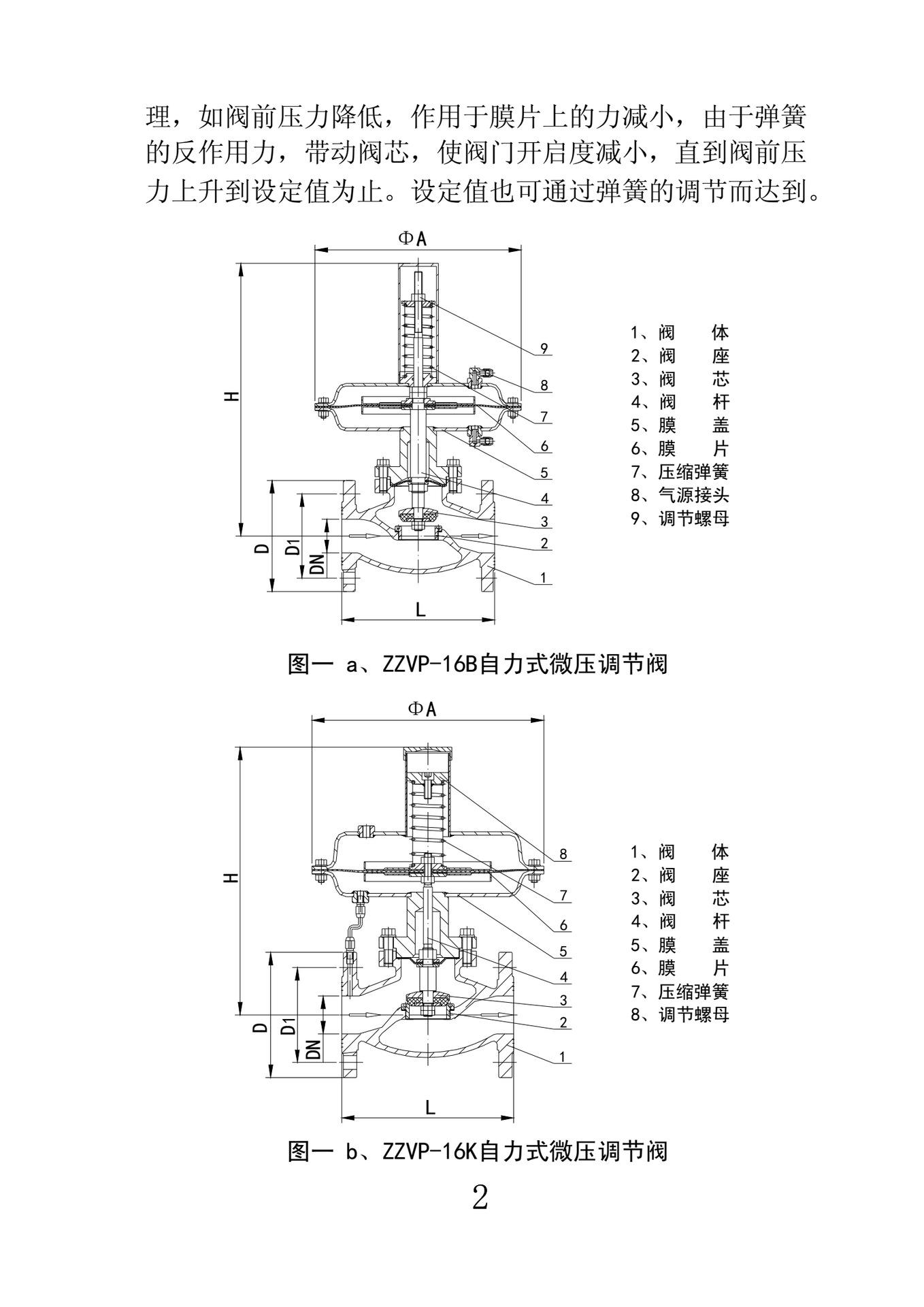

■自力式微壓調節閥閥體
公稱通徑：DN25、32、40、50、65、80、100mm
公稱壓力：PN1.6MPa
法蘭標準：JB/T79.1-94、79.2-94等
閥體材料：鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
閥芯材料：硬密封--不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
閥芯材料：軟密封--不銹鋼鑲嵌橡膠圈
閥桿材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）
流量特性：快開
使用溫度：≤80℃,
,
,ZZVP自力式微壓調節閥選型依據安裝、維護與調試1、安裝
（1）檢查整機零件是否缺損與松動，對使用有害人體健康的介質，必須進行強度、密封、泄漏與精度測試。
（2）在安裝前，對管道進行清洗（否則由于焊渣等管道垃圾，損壞閥芯密封面，導致閥門不能正常工作），閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。
（3）安裝場地應考慮到人員與設備的安全，即便于操作，又有利于拆裝與維修。

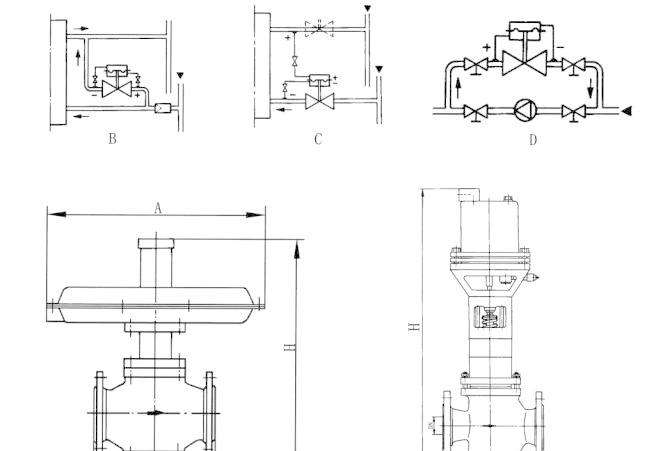

（4）閥門應正立垂直安裝在水平管道上，導壓管必須安裝在距離閥出口至少六倍于公稱通徑的閥后管道上。閥自重較大與有振動的場合，要用支撐架，盡量避免水平安裝。
（5）介質流動方向應與閥體上的箭頭指向一致。因微壓閥屬于精密儀表，其中膜片直接承受介質壓力，若閥門反裝或管道有反沖壓力，則膜片由于受壓過高導致膜片損壞，閥門不能工作。閥門應在環境溫度-25～+55℃場所使用。
（6）為使自控系統失靈或檢修閥門時，仍能連續生產，應設置旁路閥。
2、ZZVP自力式微壓調節閥選型依據維護：
（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，在選用相應的清洗辦法。
（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用工具。
（3）閥芯、閥座：二密封面有較小的銹斑與磨損，可用機械加工的方法進行修理，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。
（4）閥桿：表面損壞，必須換新。
（5）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。
（6）易損零件：密封墊片與O型圈，每次檢修時，全部換新。膜片必須檢查是否有可能發生裂紋、老化與腐蝕等痕跡，根據檢驗結果，決定是否更換，但膜片使用期一般多2～3年。
（7）閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可更準確地調整填料壓緊力與閥芯關閉位置。
3、ZZVP自力式微壓調節閥選型依據調試
所需要壓力值是對執行器頂部的調節螺桿或螺母的操作而得到調整，打開頂部的防塵蓋，用扳手調整調節螺桿或螺母。順時針方向旋轉使設定壓力增大，逆時針旋轉則使設定壓力減小。安裝在微、差壓調節閥后的壓力表，可使工作人員借以觀察調整后的壓力設定值。
4、ZZVP自力式微壓調節閥選型依據注意事項
1）嚴禁調壓閥安裝后再進行焊接。
2）調壓閥投入運行前特別注意沖刷、清洗管道，防止焊渣、污物、卡在節流口，破壞密封面。造成使用前密封面先損壞，調壓閥失效的現象。
3）沖洗管道時應使調壓閥處于全開位置，便于污物、硬渣通過。與本文相關的論文：自力式煤氣調壓閥組
